Втрата зв'язку (Failsafe) — це головний страх будь-якого пілота, чи то під час спортивних змагань, чи при виконанні тактичних завдань. Коли дрон залітає за бетонну стіну або віддаляється на 10 км, стабільність сигналу стає важливішою за якість картинки.

Щоб зрозуміти, як побудувати надійний дрон, потрібно чітко розділяти два незалежні канали: Control Link (керування: пульт → дрон) та Video Link (відео: дрон → окуляри). Сучасне обладнання, яке можна знайти на https://bezpeka.pro/, дозволяє гнучко комбінувати різні частоти та протоколи, щоб мінімізувати ризик втрати апарата в умовах радіоелектронних перешкод.

Еволюція керування: Від застарілого FrSky до революційного ExpressLRS

Ще кілька років тому стандартом були протоколи FrSky (ACCST, ACCESS). Однак сьогодні вони стрімко втрачають актуальність через обмежену дальність, низьку стійкість до перешкод та закриту архітектуру. На зміну їм прийшли системи далекобійного зв'язку (Long Range).

Чому ExpressLRS (ELRS) став новим стандартом?

ExpressLRS — це система з відкритим вихідним кодом, що базується на технології LoRa (Long Range).

  • Дальність та чутливість: ELRS забезпечує стабільний зв'язок на десятки кілометрів завдяки високій чутливості приймачів (до -128 dBm і нижче).
  • Швидкість оновлення пакетів (Packet Rate): На відміну від старих систем (50-150 Гц), ELRS пропонує частоту оновлення до 500 Гц або навіть 1000 Гц на частоті 2.4 ГГц. Це критично для гонок та точного керування.
  • Crossfire (TBS): Довгий час це був "золотий стандарт" надійності (частота 868/915 МГц). Він досі залишається відмінним вибором для тих, хто цінує екосистему "plug-and-play", але ELRS виграє за ціною та гнучкістю налаштувань.

Битва діапазонів: 915 МГц проти 2.4 ГГц

Вибір частоти для керування залежить від місії:

  • 915 МГц (або 868 МГц): Має кращу проникну здатність та огинання перешкод (дифракцію). Це ідеальний вибір для польотів у забудові, горах або на наддалекі дистанції (Long Range).
  • 2.4 ГГц ELRS: Забезпечує меншу затримку і використовує набагато компактніші антени. Це стандарт для гонок, фристайлу та польотів у зоні прямої видимості.

Відеозв'язок: Аналог проти цифри та вибір частотного діапазону

Якщо канал керування відповідає за те, щоб дрон летів, то відеоканал — за те, щоб ви бачили, куди він летить.

5.8 ГГц: Класика жанру

Цей діапазон є стандартом для більшості FPV-дронів (як аналогових, так і цифрових, наприклад DJI O3).

  • Плюси: Компактні антени, величезний вибір обладнання, широка смуга пропускання (хороша картинка).
  • Мінуси: Слабка проникаюча здатність. Дерева, будівлі або рельєф швидко глушать сигнал.

1.2 ГГц / 1.3 ГГц: Повернення «старої школи»

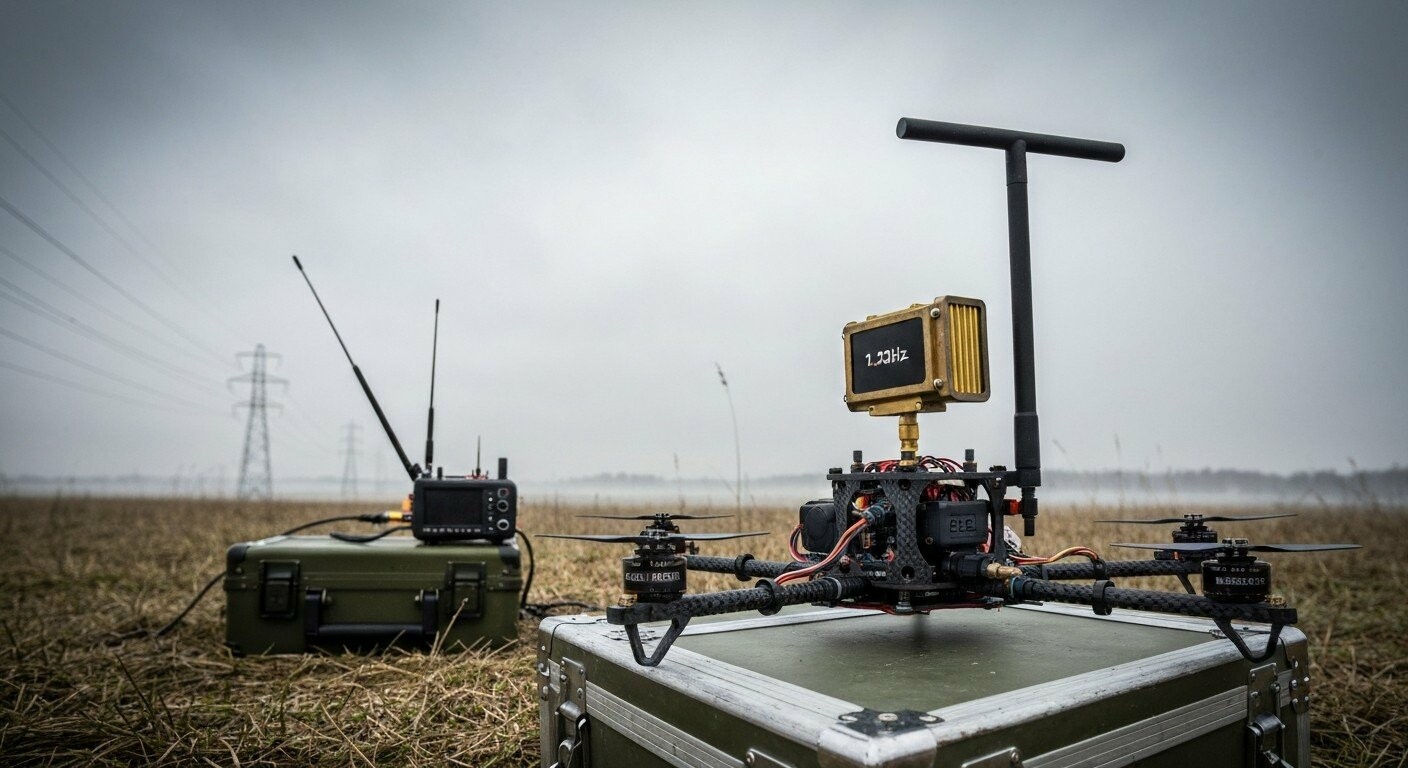

Для військових завдань та наддалеких польотів (10+ км) пілоти все частіше повертаються до низьких частот відео.

  • Фізика: Довша хвиля краще проходить крізь перешкоди та огинає рельєф.
  • Недоліки: Антени на 1.2 ГГц значно більші за розміром.

Крім того, відеопередавач (VTX) на 1.2 ГГц може створювати потужні гармонічні перешкоди для приймача керування, якщо той працює на 2.4 ГГц.

Тип сигналу: Аналог чи Цифра?

  • Аналог: Картинка поступово деградує ("сніжить"), але затримка залишається стабільною і мінімальною. При втраті сигналу пілот бачить хоч щось до останнього моменту. Це вибір для бойових "камікадзе" та Long Range.
  • Цифра (DJI, Walksnail, HDZero): Забезпечує високу чіткість (HD), що допомагає розрізняти дрібні деталі (гілки, дроти). Однак при погіршенні сигналу цифрова картинка може розсипатися на квадрати або просто "завмерти", що критично в екстремальній ситуації.

Як вирішити проблему взаємних перешкод? Роль фільтрів та VRX Backpack

На борту дрона часто встановлено кілька потужних передавачів та чутливих приймачів у тісному просторі. Це створює проблему інтерференції.

Гармоніки та фільтрація

Найнебезпечніша комбінація — відео на 1.2 ГГц та керування на 2.4 ГГц. Друга гармоніка відеопередавача (1.2 x 2 = 2.4) потрапляє точно в діапазон приймача керування, глушачи його.

  • Рішення: Встановлення Low Pass Filter (LPF) або "Notch-фільтра" на відеопередавач 1.2 ГГц. Він пропускає основний сигнал, але зрізає шкідливі гармоніки. Також важливе фізичне рознесення антен VTX та RX якнайдалі одна від одної на рамі.

Технологія "Backpack"

У сучасних системах ExpressLRS та HDZero реалізована функція Backpack. Це додатковий модуль ESP8285, який дозволяє синхронізувати модуль керування (TX) та відеоприймач (VRX).

  • Це дозволяє автоматично змінювати канал відео на окулярах при зміні налаштувань на пульті, а також керувати відеопередавачем через OSD меню, що спрощує налаштування перед вильотом.

Висновки

В умовах насиченого ефіру та роботи засобів РЕБ, універсального рішення не існує.

  • Для максимальної якості картинки та польотів на середні дистанції обирають 5.8 ГГц (Цифра) + ELRS 2.4 ГГц.
  • Для максимальної надійності та дальності (особливо в умовах перешкод) стандартом стає комбінація: Відео 1.2 ГГц (Аналог) + Керування 915 МГц (ELRS/Crossfire). Це забезпечує найкраще проникнення сигналу та стабільність зв'язку.
